Архитектура Cozystack и стек платформы

Узнайте о ключевых компонентах, которые обеспечивают функциональность и гибкость Cozystack

Эта статья объясняет состав Cozystack через четыре слоя и показывает роль и ценность каждого компонента в platform stack.

Обзор

Чтобы понять состав Cozystack, удобно рассматривать его как набор подсистем, расположенных слоями от hardware до пользовательских сервисов:

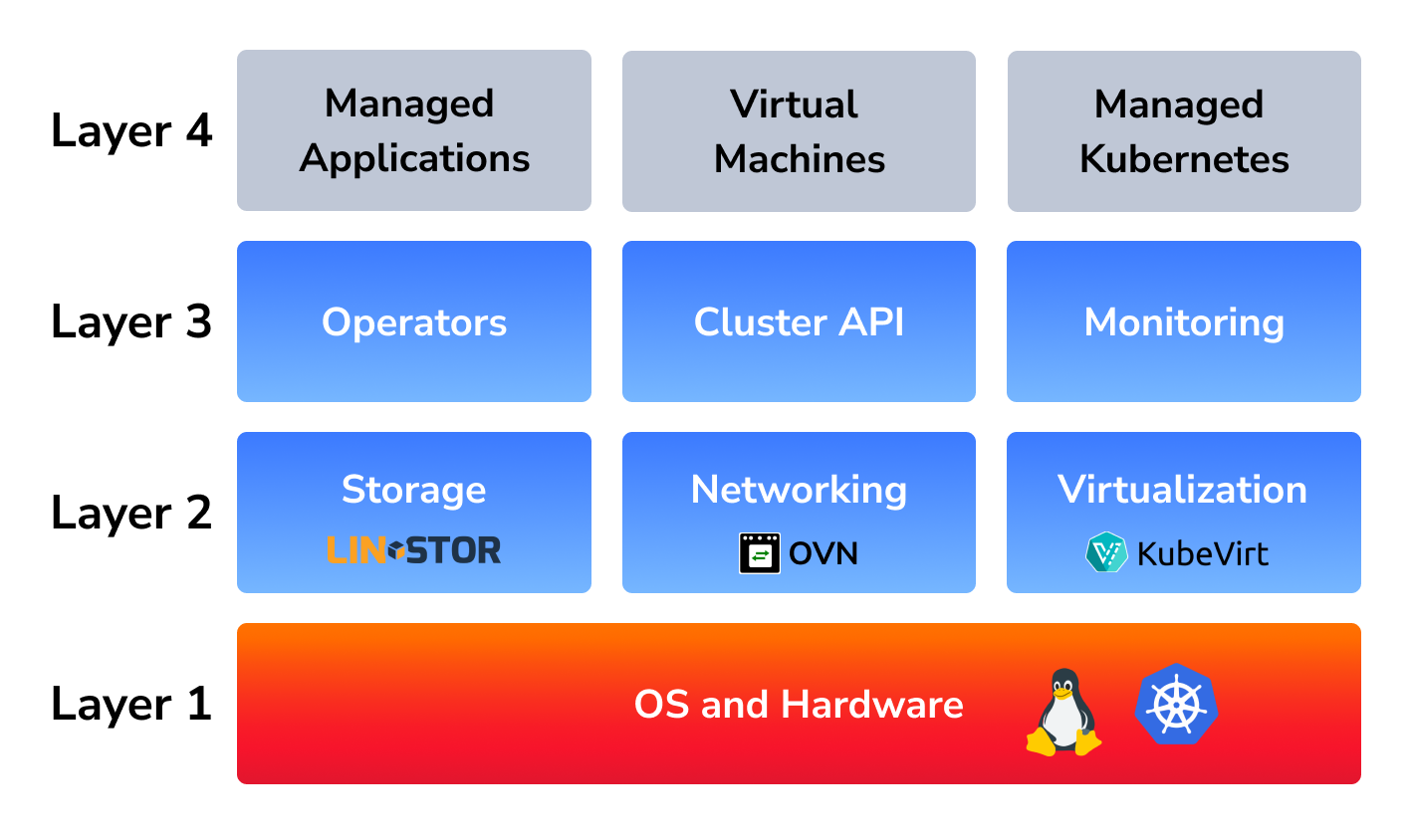

Cozystack Architecture Layers

Слой 1: ОС и hardware

Это базовый слой, который обеспечивает работу кластера на bare metal. Он состоит из Talos Linux и Kubernetes-кластера, установленного на Talos.

Talos Linux

Talos Linux — Linux-дистрибутив, созданный и оптимизированный для одной цели: запускать Kubernetes. Он обеспечивает основу надежности и безопасности в кластере Cozystack. Его использование позволяет Cozystack ограничить technology stack, повышая стабильность и безопасность.

Подробнее см. в разделе Talos Linux.

Kubernetes

Kubernetes уже стал своего рода de facto standard для управления server workloads.

Одна из ключевых особенностей Kubernetes — удобный и единый API, понятный всем (все описывается YAML). Кроме того, Kubernetes использует лучшие software design patterns, обеспечивающие постоянное восстановление в любых ситуациях (reconciliation method) и эффективное масштабирование на большое количество серверов.

Это полностью решает проблему интеграции, так как существующие virtualization platforms обычно имеют устаревшие и довольно сложные APIs, которые нельзя расширять без изменения исходного кода. В результате часто приходится создавать собственные custom solutions, что требует дополнительных усилий.

Слой 2: Infrastructure Services

Второй слой содержит ключевые компоненты, отвечающие за storage, networking и virtualization. Добавление этих компонентов к базовому Kubernetes-кластеру делает его значительно функциональнее.

Flux CD

FluxCD предоставляет простой и единообразный интерфейс как для установки всех компонентов платформы, так и для управления их lifecycle. Разработчики Cozystack выбрали FluxCD как core element платформы, считая его новым industry standard для platform engineering.

KubeVirt

KubeVirt добавляет в Cozystack возможности virtualization. Он позволяет создавать virtual machines и worker nodes для tenant Kubernetes clusters.

KubeVirt — проект, начатый глобальными industry leaders с общим видением объединить Kubernetes и мир virtualization. Он расширяет возможности Kubernetes, предоставляя удобные abstractions для запуска и управления virtual machines, а также связанными сущностями: snapshots, presets, virtual volumes и другими.

Сейчас проект KubeVirt совместно развивают такие известные компании, как RedHat, NVIDIA и ARM.

DRBD и LINSTOR

DRBD и LINSTOR — основа replicated storage в Cozystack.

DRBD — самый быстрый replication block storage, работающий прямо в Linux kernel. DRBD отвечает только за репликацию данных, а для надежного хранения используются проверенные временем технологии, такие как LVM или ZFS. Kernel module DRBD включен в mainline Linux kernel и более десяти лет применяется для построения fault-tolerant systems.

DRBD управляется через LINSTOR — систему, интегрированную с Kubernetes. LINSTOR является management layer для создания virtual volumes на базе DRBD. Он позволяет управлять сотнями или тысячами virtual volumes в кластере Cozystack.

Kube-OVN

Сетевая функциональность Cozystack основана на Kube-OVN и Cilium.

OVN — свободная реализация virtual network fabric для Kubernetes и OpenStack на базе технологии Open vSwitch. С Kube-OVN вы получаете надежную и функциональную virtual network, которая обеспечивает изоляцию между tenants и предоставляет floating addresses для virtual machines.

В будущем это позволит бесшовно интегрироваться с другими clusters и customer network services.

Cilium

Использование Cilium вместе с OVN обеспечивает максимально эффективные и гибкие network policies, а также производительную services network в Kubernetes за счет offloaded Linux network stack на базе современной технологии eBPF.

Cilium — очень перспективный проект, широко используемый и поддерживаемый множеством cloud providers по всему миру.

Слой 3: Platform Services

Это компоненты, которые предоставляют пользовательскую функциональность Cozystack и его managed applications.

OpenAPI UI

OpenAPI UI предоставляет основной web interface для развертывания и управления приложениями в Cozystack. Он служит главным dashboard, через который пользователи взаимодействуют с Cozystack API в удобном интерфейсе.

Интерфейс построен поверх OpenAPI specifications Cozystack и автоматически генерирует forms и документацию для всех доступных managed applications. Пользователи могут разворачивать databases, Kubernetes clusters, virtual machines и другие services прямо через dashboard без необходимости вручную писать YAML manifests.

Dashboard также интегрируется с OIDC authentication через Keycloak, обеспечивая безопасный single sign-on доступ к платформе.

Kamaji

Cozystack использует Kamaji Control Plane для развертывания tenant Kubernetes clusters. Kamaji предоставляет простой и удобный способ запускать все необходимые Kubernetes control-plane components в containers. Worker nodes затем подключаются к этим control planes и выполняют пользовательские workloads.

Подход, разработанный проектом Kamaji, повторяет дизайн современных clouds и обеспечивает security by design: у конечных пользователей нет control plane nodes для их clusters.

Grafana

Grafana вместе с Grafana Loki и расширением OnCall предоставляет единый интерфейс для Observability. Он позволяет удобно просматривать charts, logs и управлять alerts для инфраструктуры и приложений.

Victoria Metrics

Victoria Metrics позволяет максимально эффективно собирать, хранить и обрабатывать metrics в формате Open Metrics, делая это эффективнее Prometheus в той же конфигурации.

MetalLB

MetalLB — load balancer по умолчанию для Kubernetes. С его помощью ваши services могут получать public addresses, доступные не только изнутри, но и снаружи сети вашего кластера.

HAProxy

HAProxy — продвинутый и широко известный TCP balancer. Он непрерывно проверяет доступность services и аккуратно балансирует production traffic между ними в real time.

См. справочник приложения: TCP Balancer

SeaweedFS

SeaweedFS — простая и хорошо масштабируемая distributed file system, созданная для двух основных целей: хранить миллиарды файлов и отдавать их быстрее. Она обеспечивает доступ O(1), обычно за одну операцию чтения с диска.

Kubernetes Operators

Cozystack включает набор Kubernetes operators, используемых для управления system services и managed applications.

Слой 4: Пользовательские сервисы

Cozystack поставляется с набором пользовательских приложений, заранее настроенных на надежность и resource efficiency, с включенными monitoring и observability:

Managed Kubernetes

Cozystack разворачивает и управляет tenant Kubernetes clusters как самостоятельными приложениями внутри изолированной среды каждого tenant. Эти clusters полностью отделены от root management cluster и предназначены для развертывания tenant-specific или customer-developed applications.

Развертывание включает следующие компоненты:

  • Kamaji Control Plane: Kamaji — open-source проект, который упрощает развертывание Kubernetes control planes как pods внутри root cluster. Каждый control plane pod включает основные компоненты: kube-apiserver, controller-manager и scheduler, что обеспечивает эффективную multi-tenancy и использование ресурсов.

  • Etcd Cluster: dedicated etcd cluster разворачивается с помощью aenix-io/etcd-operator от Ænix. Он предоставляет надежное и масштабируемое key-value storage для Kubernetes control plane.

  • Worker Nodes: virtual machines создаются как worker nodes. Эти узлы настраиваются для подключения к tenant Kubernetes cluster, позволяя разворачивать и управлять workloads.

Такая архитектура обеспечивает изолированные, масштабируемые и эффективные Kubernetes environments для каждого tenant.

«««< HEAD

pr/8

Virtual Machines

В Cozystack virtualization features работают на базе KubeVirt. Cozystack предоставляет несколько applications для virtualization functionality:

ClickHouse

ClickHouse — open source высокопроизводительная column-oriented SQL database management system (DBMS). Он используется для online analytical processing (OLAP). В платформе Cozystack для предоставления ClickHouse используется Altinity operator.

Kafka

Apache Kafka — open-source distributed event streaming platform. Она предоставляет unified, high-throughput, low-latency platform для обработки real-time data feeds. Cozystack использует Strimzi для запуска Apache Kafka cluster в Kubernetes в разных deployment configurations.

MariaDB (MySQL fork)

MySQL — широко используемая и хорошо известная relational database. Реализация в платформе позволяет создавать replicated MariaDB cluster. Этим cluster управляет набирающий популярность mariadb-operator.

Для каждой database доступен интерфейс настройки users, их permissions, а также schedules для создания backups с помощью Restic — одного из наиболее эффективных доступных инструментов.

NATS Messaging

NATS — open-source, простая, безопасная и высокопроизводительная messaging system. Она предоставляет data layer для cloud native applications, IoT messaging и microservices architectures.

  • Поддерживаемая версия: NATS 2.10.17
  • Website: nats.io
  • Справочник managed application: NATS

PostgreSQL

Сегодня PostgreSQL — самая популярная relational database. Ее platform-side реализация включает self-healing replicated cluster. Управление выполняется с помощью популярного в сообществе CloudNativePG operator.

RabbitMQ

RabbitMQ — широко известный message broker. Platform-side реализация позволяет создавать failover clusters под управлением официального RabbitMQ operator.

Redis

Redis — наиболее часто используемое key-value in-memory data store. Чаще всего он применяется как cache, storage для user sessions или message broker. Platform-side реализация включает replicated failover Redis cluster с Sentinel. Им управляет spotahome/redis-operator.

  • Поддерживаемая версия: Redis 6.2.6+ (based on alpine)
  • Kubernetes operator: spotahome/redis-operator v1.3.0-rc1
  • Website: redis.io
  • Справочник managed application: Redis

VPN Service

VPN Service работает на базе Outline Server — продвинутого и удобного VPN solution. Внутри он известен как “Shadowbox”, что упрощает настройку и предоставление Shadowsocks servers. Он запускает Shadowsocks instances по запросу.

Протокол Shadowsocks использует symmetric encryption algorithms. Это обеспечивает быстрый доступ в интернет и затрудняет анализ и блокировку трафика через DPI (Deep Packet Inspection).

  • Поддерживаемая версия: Outline Server, v1.12.3+ (stable)
  • Website: getoutline.org
  • Справочник managed application: VPN

HTTP Cache

HTTP caching service на базе Nginx помогает защитить приложение от перегрузки с помощью мощного Nginx. Nginx традиционно используется для построения CDNs и caching servers.

Platform-side реализация обеспечивает эффективное caching без использования clustered file system. Она также поддерживает horizontal scaling без дублирования данных на нескольких servers.

  • Включенные версии: Nginx 1.25.3, HAProxy latest stable.
  • Website: nginx.org
  • Справочник managed application: HTTP Cache

TCP Balancer

Managed TCP Load Balancer service обеспечивает развертывание и управление load balancers. Он эффективно распределяет входящий TCP traffic между несколькими backend servers, обеспечивая high availability и optimal resource utilization.

TCP Load Balancer service работает на базе HAProxy — зрелого и надежного TCP load balancer.

Tenants

Tenants в Cozystack реализованы как managed applications. Подробнее о tenants см. в разделе Tenant System.
